晶閘管檢測儀  型號：DBC-094

1  概述
本測試儀為晶閘管電路換向關斷時間tq的測試儀。根據晶閘管關斷
的物理過程，采用三電源法測試，其原理*符合JB/T7626-94標準。
本儀器采用電容儲能、脈沖放電測試電路、數顯直讀關斷時間。具有測試
精度高、重復性好、操作簡便、可靠性高等特點，是晶閘管生產廠家和應用單
位較為理想的產品檢測設備。
2  技術參數
2.1 關斷時間tq測試范圍：5－500μS
2.2 通態電流峰值：50A
2.3 通態電流下降率：20A/μS
2.4 關斷期間施加反向電壓：100V，小為5V
2.5 再加斷態電壓：幅值500V 上升率100V/μS
2.6 測試重復頻率：5次/秒
2.7  測量重復性誤差：±1個字
2.8  工作環境：
晶閘管檢測儀   環境溫度：0～40℃
   相對濕度：<85%
2.9  電    源：AC 220V±10% 50HZ
2.10 整機功耗：峰值功率小于1KVA
2.11 外型尺寸：600×600×1250 mm
2.12 重    量： 32 kg（凈重）

3  工作原理
本測試儀采用三電源法測試晶閘管關斷時間，主電路原理圖見附圖1所
示?？刂齐娐吩砜驁D見附圖2。電路工作過程如下：
3.1  同時觸發T2和T測 （被測試晶閘管），使被測晶閘管由阻斷轉換到導通狀態，
并由AC 240V經D2、R3、R4、C2 、L2通過T2向被測管提供規定的通態電流。
3.2  在導通100μS 后，觸發T3，電容C3放電，使流經被測晶閘管的電流以20A/
μS的電流變化率下降，當通態電流過零時，在被測晶閘管兩端由C3施加上100V
反向電壓，使被測晶閘管完成反向恢復的物理過程。
3.3  觸發T1，由AC 380V經R 1、D1、C 1、T 1、L 1、R2在被測晶閘管兩端施加一個
幅值為500V，dv/dt=100V/μS的再加斷態電壓。調節T1管的觸發起始時間，改
變?cè)偌訑鄳B(tài)電壓的時刻，通過判斷再加電壓是否加得上來判斷被測晶閘管關斷是否成功。當T1管的開通時刻減小到恰好被測管允許施加斷態電壓而不轉折開
通的時間即對應被測管的臨界關斷時間。
3.4  AC 75V與R7、D4、C4、D5組成被測管100V反向電壓嵌位電路。
4 結構特征和安裝
4.1 結構特征：
本測試儀為柜式結構，儀器的測試主電路和控制、檢測、顯示電路分別
裝在三個分立的儀表箱中，然后將三個分立儀表箱固定在儀表柜中。儀表箱
前部是面板，裝有控制鍵、電源開關、調節旋鈕、數字顯示表和接線端子等。
后面裝有電源插座和電纜插座，用兩條電纜將三個分立儀表箱中的測試
主電路和控制電路連接起來，儀表柜底部有腳輪和伸縮可調的安裝固定底
腳。
4.2 安裝
本儀器安放無特殊要求，但要求儀器外殼通過三芯電源線的接地端可靠接
地，以保證儀器的測量精度和操作人員的安全。

產品名稱：木材水分儀 木材水分測量?jī)x 產品型號： AR971

木材水分儀 木材水分測量?jī)x 型號： AR971

產品特點

優點：與傳統的烘干失重法測量水分方法相比，微波測量水分具有快速、、非接觸、不破壞樣品的優點。應用領域：化工領域、建筑材料、木材、造紙、食品等。本儀表還可以應用于實驗室作為水分含量的測定。

產品名稱：恒溫水浴搖床 產品型號：SHZ-82

恒溫水浴搖床 型號：SHZ-82

SHZ-82水浴恒溫?fù)u床
一. SHZ-82水浴恒溫?fù)u床特點：
水浴恒溫振蕩器是一種溫度可控的恒溫水浴槽和振蕩器相結合的生化儀器，主要于各大中院校、石油化工、衛生防疫、環境監測等科研部門作生物、生化、細胞、菌種等各種液態、固態化合物的振蕩培養。
其主要特點：
A：溫控?cái)?shù)字顯示。
B：振蕩時又小浪花，但無浪花飛濺。
C：設有機械定時。
D：萬能彈簧試瓶架特別適合作多種對比試驗的生物樣品的培養制備。
E：無級調速，運轉平穩，操作簡便安全。
F：內腔采用不銹鋼制作，抗腐蝕性能良好。

二： SHZ-82水浴恒溫?fù)u床性能：
1、 使用電源： 220V 50Hz
2、 加熱功率： 1800w
3、 定時范圍：RT-100℃
4、 振蕩頻率： 起動—300轉/分,可調
5、 振蕩幅度： 20mm
6、 恒溫范圍： 室溫—100℃
7、 振蕩方法： 回旋
8： 溫控精度：+0.5℃
9： 水箱尺寸： 490×390×170、
10： 外形尺寸： 700×550×490


三，  SHZ-82數顯水浴恒溫振蕩搖床使用前須知
1、 使用前請?jiān)敿?xì)閱讀本說明書。
2、 機器的工作平面不能過度平滑（例如瓷磚等）。
3、 用戶提供的插座的電氣額定參數應不小于本機的電氣額定參數，并有良好的接地措施。
4、 整機嚴禁在陽光直射的環境中使用。
5、 調速應從低速向高速慢慢起動。
6、 機器在高速振蕩時可能會有一定的移位，因此在使用時應有人看管。

四，  SHZ-82水浴恒溫?fù)u床使用說明
1、 裝入試驗瓶，并保持平衡，如是雙功能機型，設定振蕩方式。（詳細設定見后圖示）
2、 接通電源，根據機器表面刻度設定定時時間，如需長時間工作，將定時器調至“常開”位置。
3、 打開電源開關，設定恒溫溫度：
（1）將控制小開關置于“設定”段，此時顯示屏顯示的溫度為設定的溫度，調節旋鈕，設置到您工作所需溫度即可。（您設定的工作溫度應高于環境溫度，此時機器開始加熱，黃色指示燈亮，否則機器不工作）
（2）將控制部分小開關置于“測量”端，此時顯示屏顯示的溫度為試驗箱內空氣的實際溫度，隨著箱內氣溫的變化，顯示的數字也會相應變化。
（3）當加熱到您所需的溫度時，加熱會自動停止，綠色指示燈亮；當試驗箱內的熱量散發，低于您所設定的溫度時，新的一輪加熱又會開始。
4、開啟振蕩裝置：
（1） 打開控制面板上的振蕩開關，指示燈亮。
（2） 調節振蕩速度旋鈕至所需的振蕩頻率。
5、工作完畢切斷電源，置調速旋鈕與控溫旋鈕至低點。
6、清潔機器，保持干凈。

五， SHZ-82水浴恒溫?fù)u床注意事項
1、 器具應放置在較牢固的工作臺面上，環境應清潔整齊，通風良好。
2、 用戶提供的電源插座應有良好的接地措施。
3、 嚴禁在正常工作的時候移動機器。
4、 嚴禁物體撞擊機器。
5、 嚴禁兒童接近機器，以防發生意外。
6、 更換熔斷器前應先確保電源已切斷。
7、 使用結束后請清理機器，不能留有水滴、污物殘留

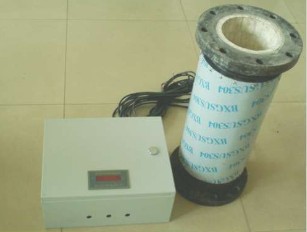

產品名稱：磁性物含量計 產品型號：MN1

磁性物含量計 型號：MN1

 MN型磁性物含量測量?jī)x主要用于對磁性懸浮液、鐵磁礦石或鐵磁性物質進行檢測和測量。MN型磁性物含量測量?jī)x重點應用于重介質選煤廠等需要對鐵磁性物質的檢測和測量。也廣泛應用于鋼鐵、鐵礦山、鐵選廠一些需要對鐵磁性物質進行檢測和測量的其它行業。其主要參數如下：
1.電源電壓：交流220V，50Hz，消耗功率約20瓦。
2.測量范圍：
0～1000克／升，
也可以根據用戶的需要對量程范圍進行調整。
3.輸出信號：
直流電壓：0～1000克／升對應0～5V，負載電阻＞ 5KΩ，
直流電流：0～1000克／升對應4～20mA，負載電阻＜0.8KΩ，
也可以根據用戶的需要對輸出電壓電流范圍進行調整。
4.測量誤差：1％。
5.測量顯示精度：1克／升。
6.管道式探測器線圈內徑：100mm、150、200mm、300mm。另有用于測量液位和測量流量的探測器線圈供用戶選擇。
